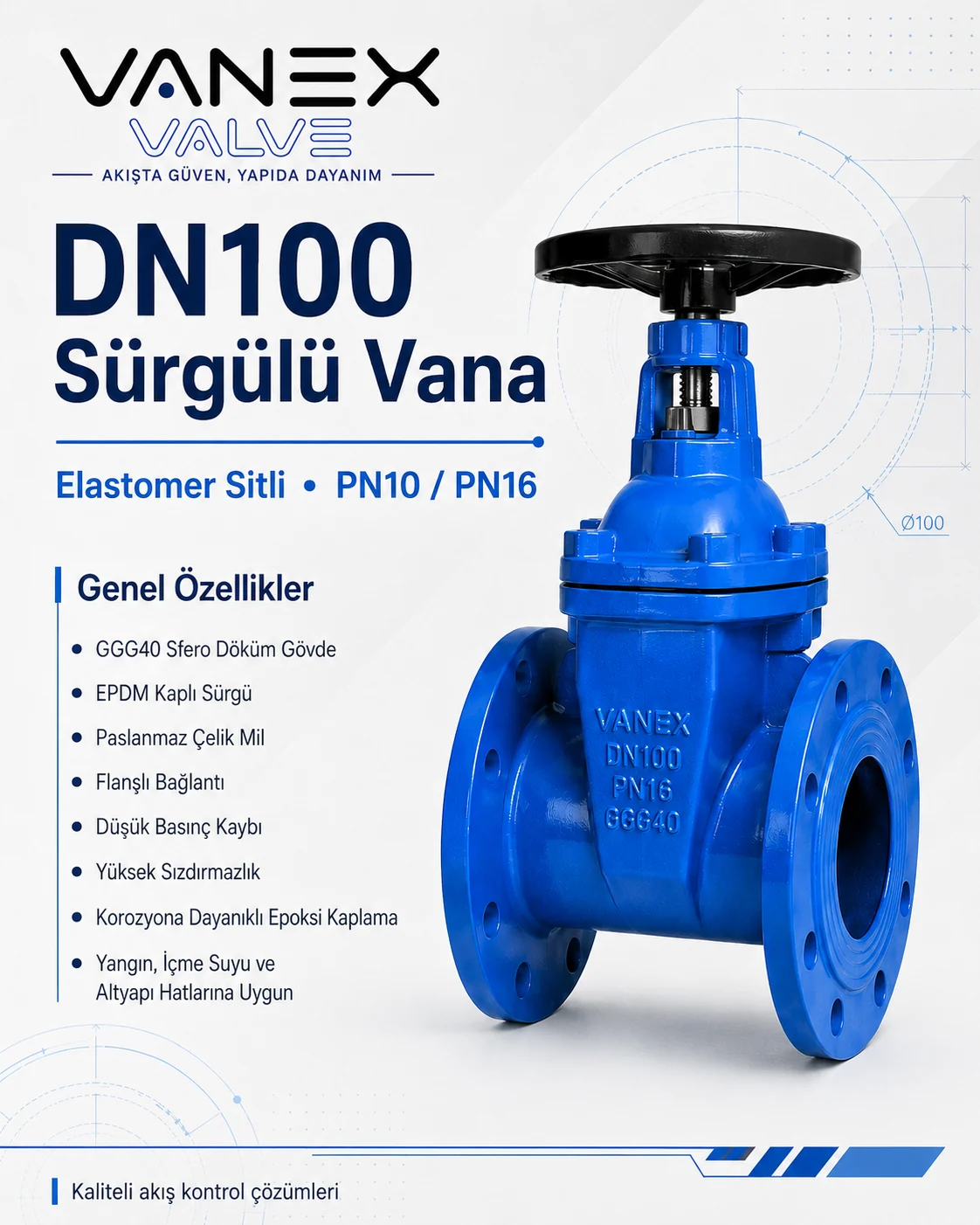

ما هو صمام البوابة VANEX؟
صمام البوابة VANEX هو جهاز صناعي للتحكم في التدفق، ويُستخدم لفتح أو إغلاق تدفق السوائل أو الغازات داخل خطوط الأنابيب بشكل كامل. تتحرك البوابة الموجودة داخل الصمام عمودياً بواسطة آلية الساق. عند رفع البوابة يُفتح مسار التدفق، وعند خفضها يُغلق المسار.
تُستخدم صمامات البوابة بشكل أساسي لعزل خطوط الأنابيب. ولا يُنصح باستخدامها للتحكم الدقيق في معدل التدفق. وللحصول على أفضل أداء، يجب تشغيل الصمام في وضع الفتح الكامل أو الإغلاق الكامل.
كيف يعمل صمام البوابة VANEX؟
يعتمد مبدأ عمل صمام البوابة VANEX على حركة البوابة بشكل عمودي على اتجاه التدفق. عند تدوير عجلة التشغيل بعكس اتجاه عقارب الساعة، تقوم آلية الساق برفع البوابة إلى الأعلى. ومع ارتفاع البوابة ينفتح مسار التدفق ويمر السائل أو الغاز عبر الصمام.
عند تدوير عجلة التشغيل باتجاه عقارب الساعة، تتحرك الساق وتدفع البوابة إلى الأسفل. وعندما تستقر البوابة بالكامل على أسطح الإحكام أو المقعد المطاطي، يتوقف التدفق ويتم عزل خط الأنابيب.
مرحلة فتح الصمام
أثناء الفتح، تتحول الحركة الدورانية لعجلة التشغيل إلى حركة خطية بواسطة ساق الصمام. ومع ارتفاع الساق تنسحب البوابة من مسار التدفق. وعند الوصول إلى وضع الفتح الكامل، تبتعد البوابة عن المجرى الرئيسي.
في هذه الحالة:
يمر السائل عبر فتحة واسعة ومباشرة.
يكون فقدان الضغط منخفضاً.
يقل الاضطراب داخل الصمام.
يتم الحفاظ على معدل التدفق.
ينخفض الحمل على المضخات والنظام.
يوفر صمام البوابة المفتوح بالكامل خصائص تدفق قريبة من خصائص الأنبوب المستقيم.
مرحلة إغلاق الصمام
لإغلاق الصمام، يتم تدوير عجلة التشغيل باتجاه عقارب الساعة. تقوم آلية الساق بخفض البوابة داخل مسار التدفق. يضيق المجرى تدريجياً إلى أن تلامس البوابة سطح الإحكام وتوقف التدفق بالكامل.
في الصمامات ذات المقعد المرن، يضغط الطلاء المطاطي الموجود على البوابة على مقعد جسم الصمام. يوفر هذا التصميم عزماً منخفضاً للتشغيل، وإحكاماً موثوقاً، وعمر خدمة طويلاً.
يجب عدم إغلاق الصمام بسرعة، لأن الإغلاق المفاجئ قد يؤدي إلى حدوث صدمة مائية وارتفاعات مفاجئة في الضغط داخل خط الأنابيب. لذلك يجب إغلاق الصمام تدريجياً وبشكل متحكم به.
وظيفة البوابة
البوابة هي الجزء المتحرك الأساسي الذي يفتح أو يغلق مسار التدفق. تتحرك بشكل عمودي على اتجاه السريان وتغلق المجرى بالكامل عندما يكون الصمام في وضع الإغلاق.
تشمل أنواع البوابات:
بوابة مغطاة بالمطاط
بوابة بمقعد معدني
بوابة إسفينية
بوابة متوازية
بوابة صلبة أو مقسمة
تُصمم صمامات VANEX باستخدام نوع البوابة ونظام الإحكام المناسبين لظروف التشغيل.
آلية الساق وعجلة التشغيل
عجلة التشغيل هي الجزء الذي يستخدمه المشغل لفتح الصمام أو إغلاقه. تنتقل الحركة الدورانية من العجلة إلى البوابة بواسطة ساق الصمام.
يوجد تصميمان رئيسيان للساق:
صمام بوابة بساق صاعدة
في هذا التصميم ترتفع الساق أو تنخفض عند تدوير عجلة التشغيل. يتيح موضع الساق معرفة حالة الصمام بصرياً. يُستخدم هذا النوع في أنظمة مكافحة الحريق والمنشآت الصناعية والتطبيقات التي تتطلب مراقبة واضحة لوضع الصمام.
صمام بوابة بساق غير صاعدة
في هذا التصميم تدور الساق داخل جسم الصمام وتحرك البوابة دون أن ترتفع إلى الخارج. يوفر هذا التصميم مساحة تركيب أقل، ولذلك يُستخدم في الخطوط المدفونة وشبكات المياه والأماكن الضيقة.
مبدأ الإحكام
يحدث الإحكام عندما تتلامس البوابة بالكامل مع أسطح الجلوس داخل جسم الصمام. في الصمامات ذات المقعد المرن، يعوض الطلاء المطاطي الفروقات البسيطة في الأسطح ويوفر إغلاقاً آمناً.
يعتمد أداء الإحكام على:
توافق البوابة مع المقعد
جودة المادة المطاطية
محاذاة الساق
عزم الإغلاق
ضغط ودرجة حرارة السائل
وجود شوائب داخل الصمام
صحة عملية التركيب
يجب تجنب استخدام قوة زائدة أثناء الإغلاق، لأن العزم المفرط قد يتسبب في تلف الساق والبوابة وعناصر الإحكام.
لماذا يجب استخدام الصمام مفتوحاً أو مغلقاً بالكامل؟
صمام البوابة مصمم للعزل وليس لتنظيم التدفق. عند تشغيله في وضع نصف مفتوح لفترات طويلة، يصطدم السائل عالي السرعة مباشرة بالبوابة وأسطح الإحكام.
قد يؤدي ذلك إلى:
تآكل سطح البوابة
الاهتزاز والضوضاء
حدوث التجويف
تلف أسطح الإحكام
زيادة فقدان الضغط
تقليل عمر الصمام
لذلك يُنصح باستخدام صمامات VANEX في وضع الفتح الكامل أو الإغلاق الكامل.
اتجاه التدفق
معظم صمامات البوابة القياسية مناسبة للتدفق في الاتجاهين. ومع ذلك، قد تتطلب بعض التصاميم الخاصة اتجاهاً محدداً للتدفق.
يجب مراجعة علامات الاتجاه والوثائق الفنية وظروف التشغيل قبل التركيب.
فقدان الضغط وأداء التدفق
عندما يكون صمام البوابة VANEX مفتوحاً بالكامل، تكون البوابة خارج مسار التدفق، لذلك يواجه السائل مقاومة منخفضة داخل الصمام.
يساعد ذلك على:
تقليل فقدان الضغط
المحافظة على معدل تدفق مرتفع
تقليل استهلاك الطاقة
تحسين كفاءة المضخات
تحقيق تدفق مستقر داخل الأنابيب
مجالات الاستخدام
يمكن استخدام صمامات البوابة VANEX في:
شبكات مياه الشرب
خطوط مياه الصرف
محطات معالجة المياه
أنظمة مكافحة الحريق
أنظمة الري
محطات الضخ
الأنابيب الصناعية
أنظمة التدفئة والتبريد
محطات الطاقة
مشاريع البنية التحتية
أنظمة التخزين والتوزيع
منشآت العمليات الصناعية
توصيات التشغيل
لضمان تشغيل موثوق وطويل الأمد:
استخدم الصمام مفتوحاً أو مغلقاً بالكامل.
افتح الصمام وأغلقه تدريجياً.
لا تضرب عجلة التشغيل.
تجنب عزم الإغلاق الزائد.
نظف خط الأنابيب من الشوائب.
اربط مسامير الفلنجات بالتساوي.
لا تعرض الصمام لإجهادات الأنابيب.
نفذ اختبارات فتح وإغلاق دورية.
افحص الساق والحشوات ومناطق الإحكام.
شغل الصمامات غير المستخدمة على فترات منتظمة.
الخلاصة
يعمل صمام البوابة VANEX من خلال حركة البوابة عمودياً على اتجاه التدفق. ويوفر فقداناً منخفضاً للضغط عند فتحه بالكامل، كما يوقف التدفق بشكل آمن عند إغلاقه بالكامل.
عند اختيار الصمام وتركيبه وصيانته بالشكل الصحيح، توفر صمامات VANEX حلاً آمناً وفعالاً وطويل العمر لأنظمة المياه والحريق والبنية التحتية والتطبيقات الصناعية.
