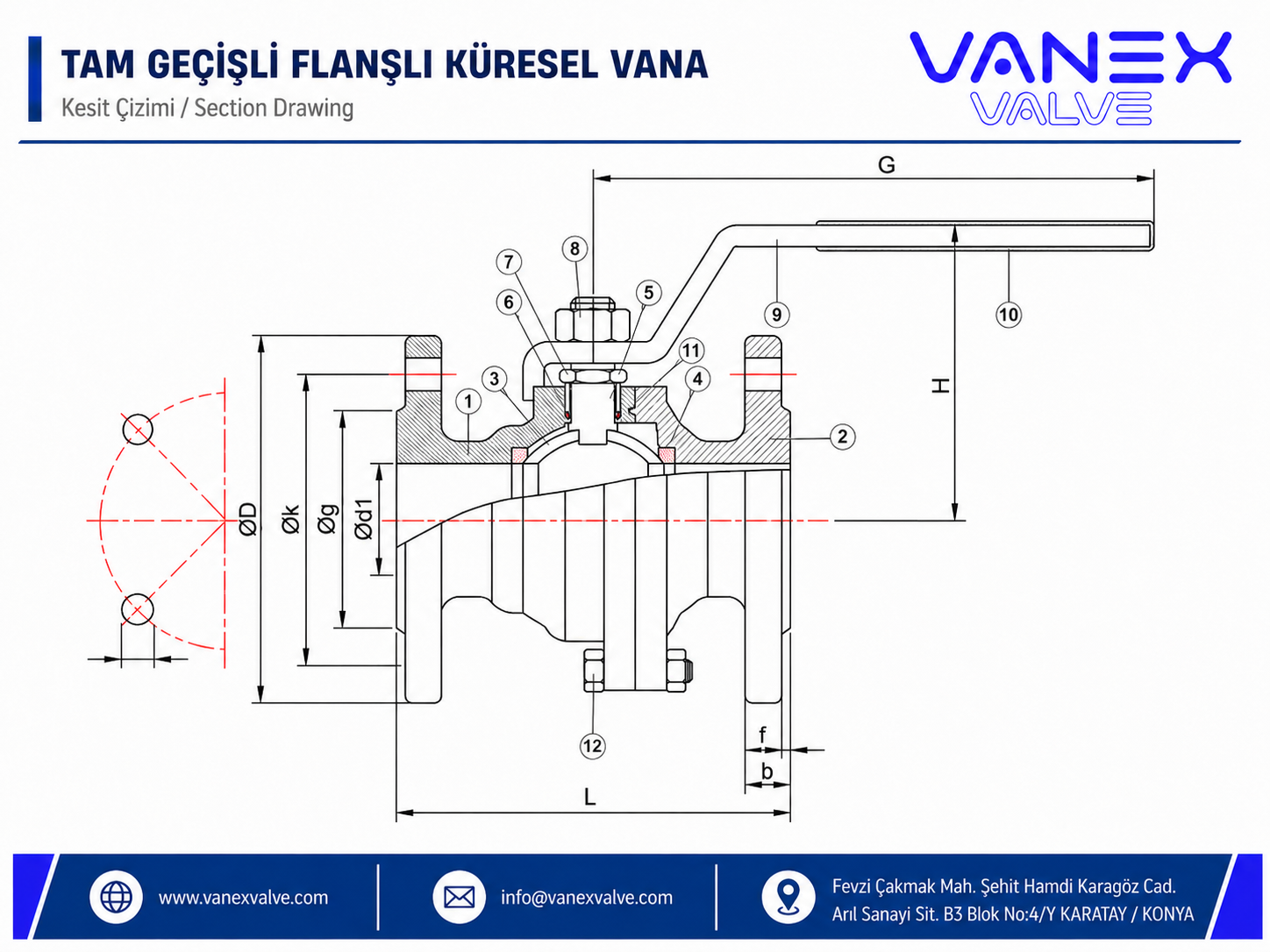

PN 10-16 tam geçişli flanşlı küresel vana, DN 25-DN 250 ölçülerde GG-25 pik döküm gövdeyle üretilir. 180 °C'ye kadar çalışır. Ölçü ve teknik çizim bu sayfada.
■ Çalışma sıcaklığı maksimum 180° derecedir. Kapak ve Gövde GG-25 pik dökümdür. Kullanımı kolay ve uzun ömürlüdür. Basınç kayıpları minimum seviyededir. Az yer kaplamaktadır. Sızdırmazlık performansı maksimum seviyededir.
■ PN 10-16 Tam Geçişli Flanşlı Küresel Vana; Isıtma ve soğutma sistemleri, Düşük basınçlı buhar hatları, Asit ve alkali ihtiva etmeyen akışkanlar, Kimya ve kağıt fabrikaları, Arazi sulama hatları ile Endüstriyel yağ ve boya fabrikalarında kullanılır.

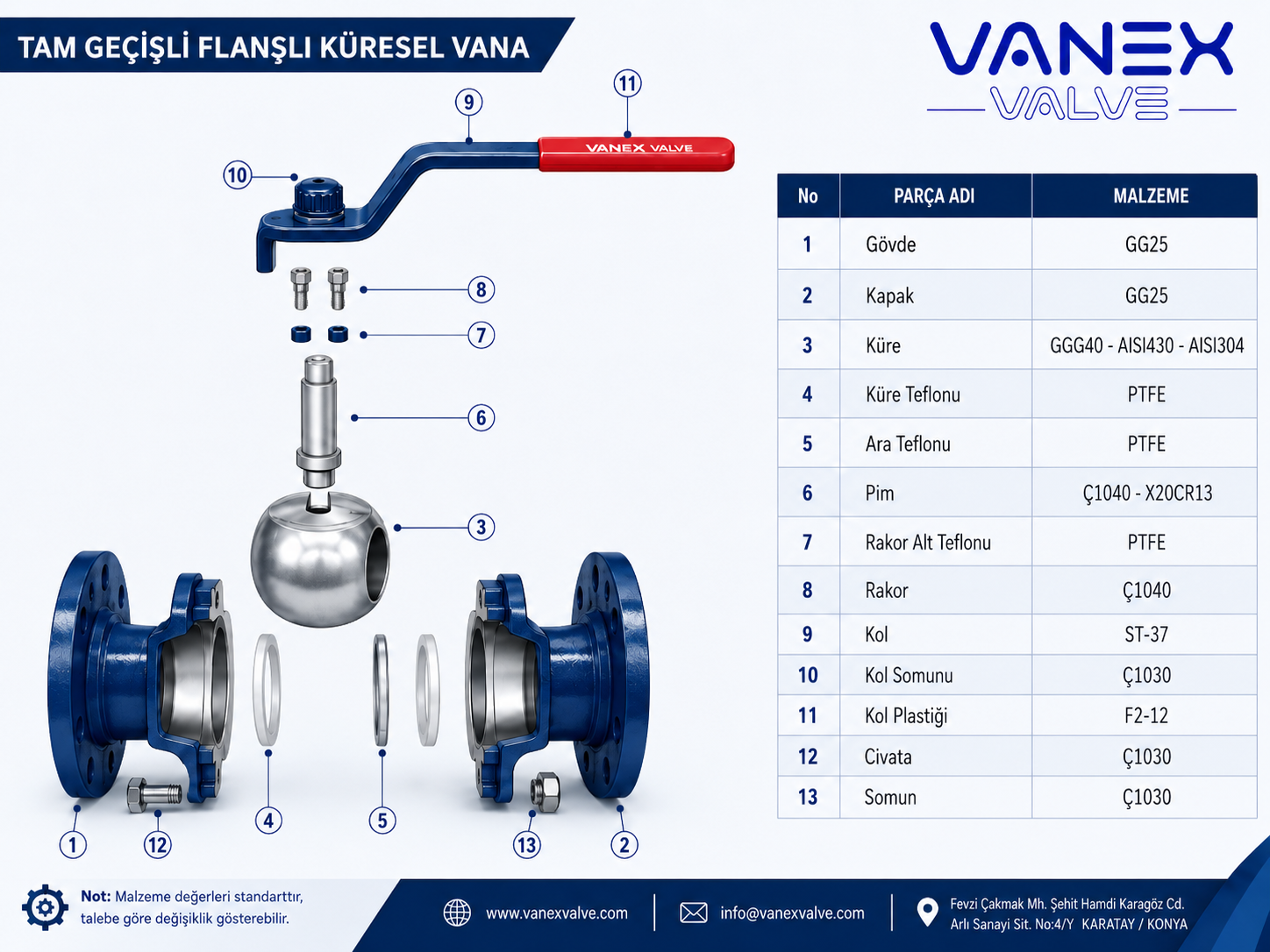

■ Teknik özellikler: Basınç sınıfı PN 10-16 · Maksimum çalışma sıcaklığı 180 °C · Gövde ve kapak GG-25 pik döküm · Bağlantı tipi flanşlı · Sızdırmazlık PTFE · Ürün tipi tam geçişli · Ölçü aralığı DN 25 - DN 250.

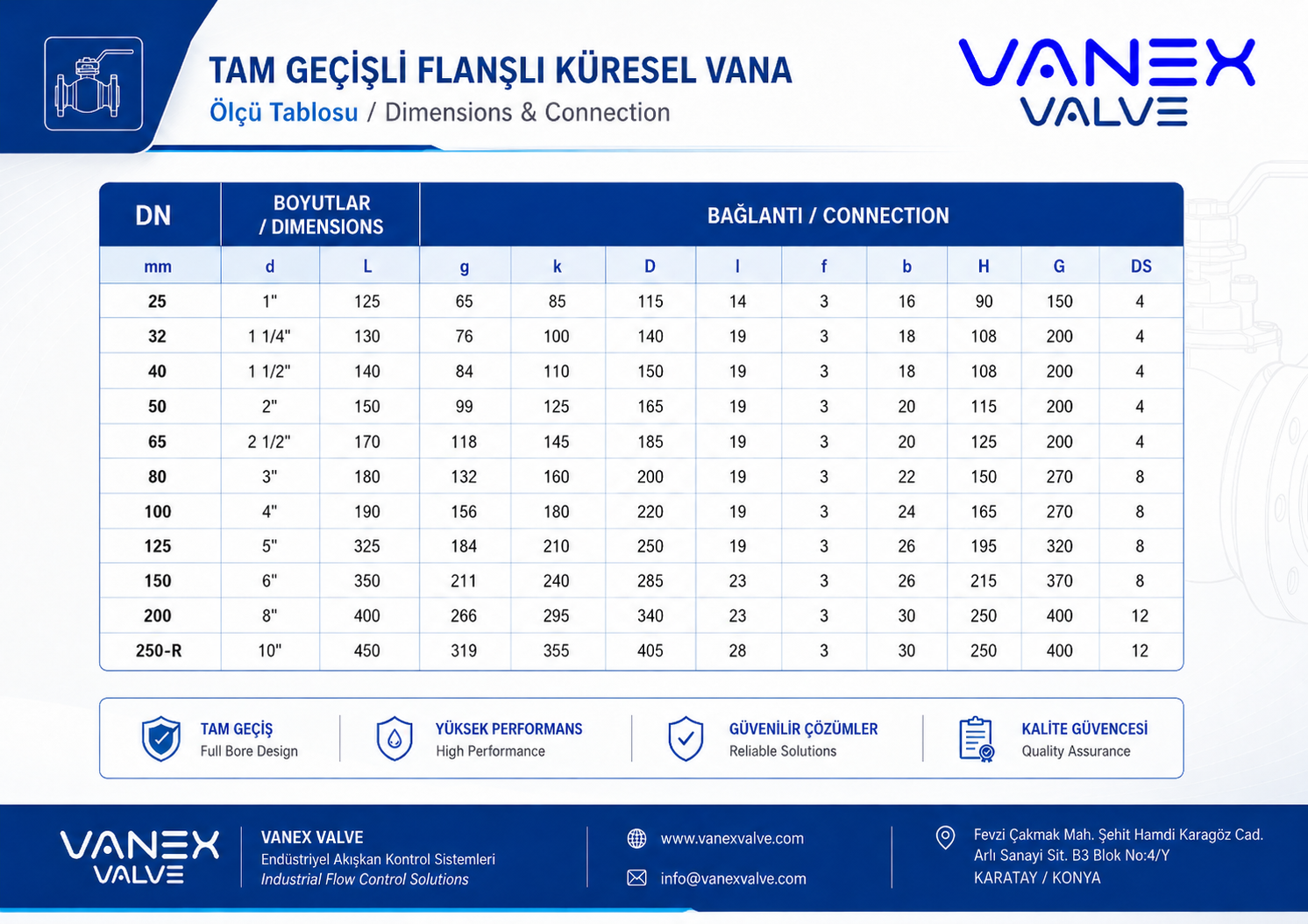

■ Ölçü tablosu — tüm değerler milimetredir. L yapı boyu, g flanş conta yüzeyi çapı, k cıvata delik dairesi çapı, D flanş dış çapı, l cıvata delik çapı, f conta yüzeyi kalınlığı, b flanş kalınlığı, H yükseklik, G kol uzunluğu:
DN 25 (1") — L 125 · g 65 · k 85 · D 115 · l 14 · f 3 · b 16 · H 90 · G 150 · cıvata deliği 4 adet
DN 32 (1 1/4") — L 130 · g 76 · k 100 · D 140 · l 19 · f 3 · b 18 · H 108 · G 200 · cıvata deliği 4 adet
DN 40 (1 1/2") — L 140 · g 84 · k 110 · D 150 · l 19 · f 3 · b 18 · H 108 · G 200 · cıvata deliği 4 adet
DN 50 (2") — L 150 · g 99 · k 125 · D 165 · l 19 · f 3 · b 20 · H 115 · G 200 · cıvata deliği 4 adet
DN 65 (2 1/2") — L 170 · g 118 · k 145 · D 185 · l 19 · f 3 · b 20 · H 125 · G 200 · cıvata deliği 4 adet
DN 80 (3") — L 180 · g 132 · k 160 · D 200 · l 19 · f 3 · b 22 · H 150 · G 270 · cıvata deliği 8 adet
DN 100 (4") — L 190 · g 156 · k 180 · D 220 · l 19 · f 3 · b 24 · H 165 · G 270 · cıvata deliği 8 adet
DN 125 (5") — L 325 · g 184 · k 210 · D 250 · l 19 · f 3 · b 26 · H 195 · G 320 · cıvata deliği 8 adet
DN 150 (6") — L 350 · g 211 · k 240 · D 285 · l 23 · f 3 · b 26 · H 215 · G 370 · cıvata deliği 8 adet
DN 200 (8") — L 400 · g 266 · k 295 · D 340 · l 23 · f 3 · b 30 · H 250 · G 400 · cıvata deliği 12 adet
DN 250-R (10") — L 450 · g 319 · k 355 · D 405 · l 28 · f 3 · b 30 · H 250 · G 400 · cıvata deliği 12 adet
■ Aradığınız ölçü listede yoksa info@vanexvalve.com adresinden veya 0530 430 99 15 numarasından bize ulaşabilirsiniz.
